1, Hvilke typer miniature steppermotorer findes der? Hvad er deres egenskaber?
Opdelt i tre kategorier baseret på rotorstruktur. PM-typen (permanentmagnettypen) har en simpel struktur, den laveste pris og en trinvinkel på normalt 7,5 ° eller 15 °. Den har et lille drejningsmoment og er velegnet til applikationer som printere og kamera-gimbals, der ikke kræver høj nøjagtighed; VR-typen (variabel reluktans) rotorer er lavet af bløde magnetiske materialer med lav opløsning (ca. halvdelen af HB-typen) og dårlige transientegenskaber og er nu mindre almindeligt anvendte; HB-typen (hybrid) kombinerer fordelene ved de to første med en fælles trinvinkel på 1,8 ° eller 0,9 °, højt drejningsmoment og høj opløsning, hvilket gør den til det almindelige valg til mikropræcisionsudstyr.
2, Hvad er trinvinkelnøjagtigheden for en miniature steppermotor? Vil der ophobes fejl?
Nøjagtigheden af en generel steppermotor er 3% til 5% af trinvinklen og akkumuleres ikke. Det betyder, at selv efter flere driftscyklusser vil fejlene i hvert trin ikke akkumuleres til den endelige position. Den typiske nøjagtighed for en tofaset hybrid mikro-steppermotor kan nå 0,18° (for en trinvinkel på 1,8°).
3, Hvor meget drejningsmoment kan en miniature steppermotor udsende?
Omfanget er meget stort. Holdemomentet for maskinbasestørrelser under 20 mm af PM-typen må kun være 0,02 N·m; NEMA 8~NEMA 11 (20 mm~28 mm) ligger typisk fra 0,03~0,1 N·m; NEMA 14~NEMA 17 (35 mm~42 mm) kan nå 0,2~0,5 N·m. Over 0,8 N·m kræver generelt en NEMA 17 eller højere base, hvilket går ud over "mikro"-kategorien.
4, Hvorfor falder momentet på en steppermotor, når hastigheden øges?
Når viklingsinduktansen roterer, genererer den en omvendt elektromotorisk kraft, og jo højere frekvensen er, desto større er den omvendte elektromotoriske kraft, hvilket resulterer i et fald i fasestrøm og udgangsmoment. Mikromotorer har færre viklingsomdrejninger og lavere induktans, hvilket gør denne effekt mere udtalt ved høje hastigheder.
5, Kan mikrosteppermotorer bruges til lineær bevægelse?

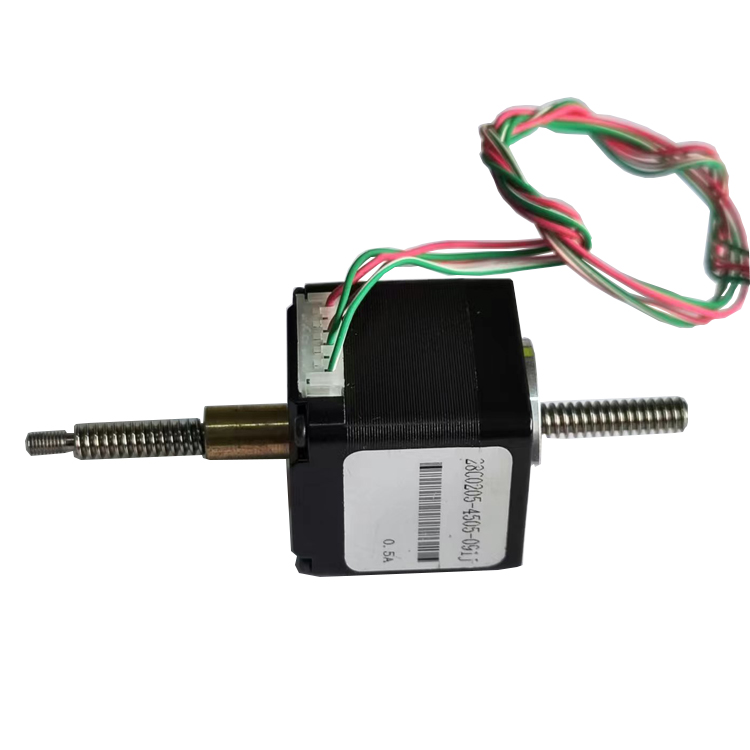

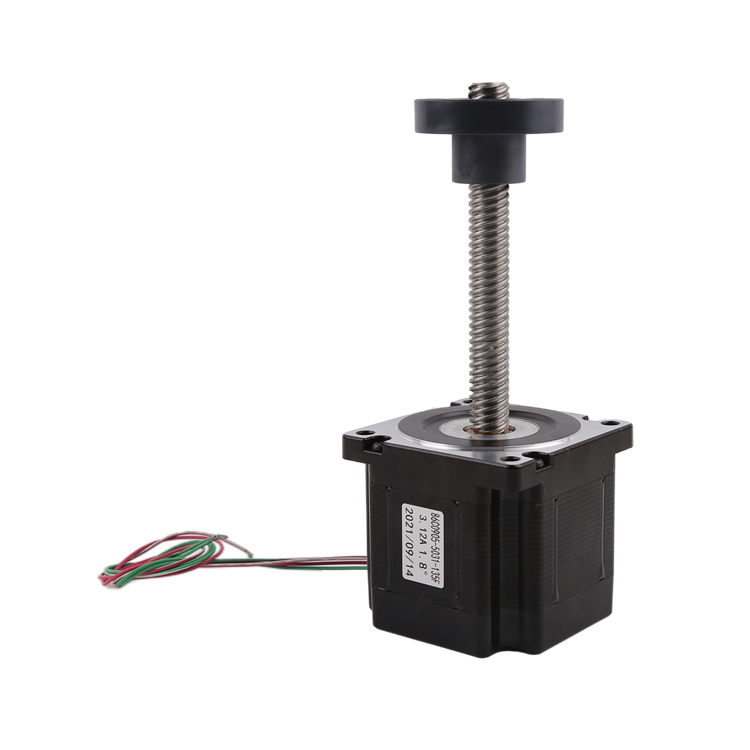

Ja. Den lineære steppermotor integrerer skruen i rotoren og udfører direkte lineær bevægelse, hvilket eliminerer behovet for eksterne transmissionsmekanismer. Slaglængden for mikrolineære steppermotorer er normalt mellem 10 mm ~ 200 mm, med en trykkraft på 0,5 N ~ 10 N. De bruges almindeligvis i infusionspumper, infusionspumper og mikrokirurgiske instrumenter.
6, Hvilke parametre bestemmes først, når man vælger en mikrosteppermotor?
Først skal belastningsmomentet og installationspladsen bestemmes. Holdemomentet skal være større end 1,3 gange det faktiske belastningsmoment. I betragtning af at mikromotorer er ekstremt følsomme over for overbelastning, anbefales det at tage en sikkerhedsfaktor på 1,4 til 2 gange. Samtidig med at den tilgængelige installationsplads bekræftes, er størrelse ofte den første begrænsning i mikroenheder.
7, Hvad er forskellen mellem at opretholde drejningsmoment og dynamisk drejningsmoment?
Opretholdelsesmoment er det maksimale moment, som en motor kan opretholde med nominel strøm, når den er stationær, hvilket afspejler dens statiske kapacitet. Dynamisk moment er det faktiske udgangsmoment under drift, som afhænger af den gennemsnitlige strøm under drift og falder med stigende hastighed. Ved valg kan vi ikke kun fokusere på at opretholde momentet, vi skal henvise til momentfrekvenskarakteristikkurven.
8, Hvordan vælger man basestørrelsen baseret på drejningsmoment?
Erfaringsreference: NEMA 8~NEMA 17 kan vælges under 0,8 N·m; Under 0,1 N·m er NEMA 8~NEMA 11 normalt tilstrækkeligt. I mikroapplikationsscenarier er momentkravet normalt inden for 0,5 N·m, hvor NEMA 14~NEMA 17 er det primære område.
9, Hvordan forstår man den nominelle strøm for en miniature steppermotor?
Drivstrømmen (fasestrømmen) er referenceværdien for strømmen i begge ender af en enfaset vikling og er ikke en absolut grænse. Den kan justeres omkring den nominelle værdi i henhold til de faktiske driftsforhold, men overskridelse af den nominelle værdi vil intensivere opvarmningen, og under den nominelle værdi vil resultere i utilstrækkeligt drejningsmoment. Viklingsmodstanden i mikromotorer er relativt høj, og den typiske drivstrøm ligger i området 0,2~1,5A.
10, Er inertitilpasning vigtig ved valg af mikrosteppermotorer?
Meget vigtigt. Forholdet mellem belastningsinerti og motorrotorinerti er for højt, hvilket kan føre til dårlig dynamisk respons og let trintab under acceleration. Inertien i selve rotoren på en mikromotor er meget lille, men inertien på belastningssiden (såsom skrue og kobling) kan være meget større end selve motorens, så den skal beregnes ved valg.
